在 9 秒鐘內完成 Cat 6 認證

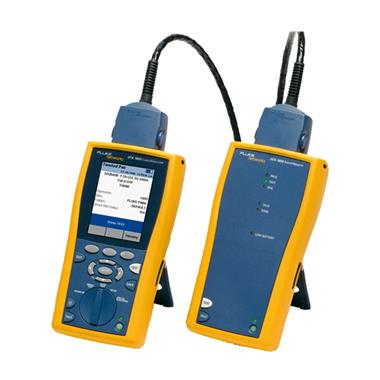

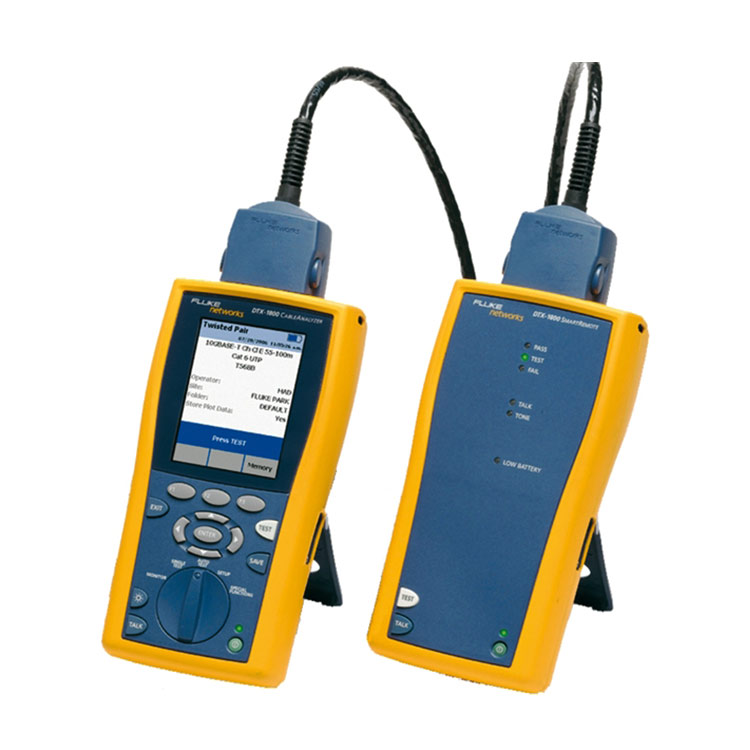

DTX-1500 CableAnalyzer 為您提供一套完整的解決方案，該方案簡化了測試認證工作的各個方面，包括設置、測試、排除故障以及
向客戶報告結果。DTX-1500 能夠完全按照業界標準以極高的精度，僅在 9 秒鐘內完成 E 類/Cat 6 認證測試，在 22 秒內完成 EA 類
/Cat 6A 認證測試。這種不可思議的測試速度意味著您可以在八小時內測試數以百計的鏈路。
快速排除故障
當某個鏈路失敗時，DTX-1500 測試儀會發出快速、易于理解的方法找出故障點（與測試儀的距離）和可能的故障原因。這些方法不
僅能指出故障，還會建議糾正措施，以便測試人員能夠迅速解決問題，無需咨詢項目經理。技術人員不需要花費時間進行反復試驗并
重新測試，以確定是否解決了問題。相反，他們確切地知道問題所在以及如何修復斷了的鏈路。即使在一個輪班中測試認證的電纜只
有百分之二沒有通過自動測試，您也可以在每天的測試認證過程中省出多達兩小時的工作時間。
不僅僅是測試速度快
DTX-1500 不僅僅測試速度快。它簡單易用，因此縮短了培訓時間。更長的電池壽命意味著一次充電可以完成更多的測試。明亮的彩
色顯示屏、足夠的內存和內置的對講裝置不但提高了總體工作效率，還改善了用戶體驗。這些因素每天都在幫助您節約時間和金錢。
| 一般規格 | |
| 自動測試速度 | 5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒；全雙向自動測試 6A/ EA 類：22 秒 |
| 支持的測試參數（測試標準決定了報告的參數和頻率范圍） | 接線圖，長度，傳播延遲，延遲偏差，直流回路電阻，插入損耗（衰減），回波損耗 (RL)，近端串?dāng)_ (NEXT)，衰減串?dāng)_比 (ACR-N)，ACR-F (ELFEXT)，綜合 ACR-F (PS ELFEXT)，綜合 NEXT，綜合 ACR-N |
| 最大頻率 | 500 MHz |
| 測試結果存儲 | 250 帶圖形數據； >1500 無圖形數據 |
| 顯示屏 | 對角 3.7 英寸（9.4 厘米），240x320 像素，帶背光無源彩色 LCD |
| 體積 | 主測試儀和智能遠端測試儀：8.5英寸 x 4.4英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米 x 6 厘米），標稱 |
| 重量 | 2.4 磅（1.1 千克），標稱（無適配器或模塊） |
| 電池 | 鋰離子，7.4 V，4000 mAh |
| 電池壽命 | 12 小時，標準電池充電時間 4 小時（40? C 以下，測試儀關閉） |
| 環境規格 | |
| 工作溫度 | 32° F 至 113° F（0° C 至 45° C） |
| 貯存溫度 | -4° F 至 +140° F（-20° C 至 +60° C） |
| 工作相對濕度（% RH 無冷凝） | 32° F - 95° F (0° C - 35° C)：0 % 至 90 % 95° F - 113° F (35° C - 45° C)：0 % 至 70 % |
| 振動 | 隨機，2 g，5 Hz -500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | IEC 61010-1：測量類別無，污染等級 2 |
| 海拔 | 工作時：4000 米（帶交流電源適配器 3048 米）；存儲：12000 米 |
| EMC | EN 61326-1：便攜 |
| 型號/名稱 | 說明 |
| DSP-PM11A | NORDX GIGABIX（T568A）個性化模塊 |
| DSP-PM11B | NORDX GIGABIX（T568B）個性化模塊 |
| LinkWare | LinkWare Cable Test Management Software：免費下載地址：www.flukenetworks.com/linkware |
| LinkWare-Stats | LinkWare Stats：LinkWare 的統計測試結果分析軟件選項 |
| DTX-HCSE | 硬便攜箱 - DTX 系列。 |
| DTX-TSET | 用于 DSP 和 DTX Cable Analyzers 的頭戴式耳機 |
| DTX-ACUN | 通用交流充電器 |
| DTX-ACNA | 交流充電器，北美 |
| DTX-CASE | 標準便攜包 – DTX 系列 |
| DTX-STRP | DTX 背帶 |
| DTX-USB | USB 接口電纜（Mini-B） |
| DTX-SER | 串行 RS-232 電纜（ DB-9 至 IEEE 1394） |
| DTX-LION | 鋰離子電池組 |
| 銅纜適配器和附件 | |
| DTX-COAX | DTX 同軸電纜測試適配器（包含 2 個適配器） |
| DTX-PC5ES | 5e 類別插接線的DTX 插接線測試適配器套裝。根據 ANSI/TIA 568-C 和 ISO 標準，適合屏蔽和非屏蔽類 5e 插接線11801：2010。 |
| DTX-PC6S | 6 類別插接線的 DTX 插接線測試適配器套裝。根據 ANSI/TIA 568-C 和 ISO 標準，適合屏蔽和非屏蔽類 6 插接線11801：2010。 |
| DTX-PC6AS | 6A 類別插接線 DTX 插接線測試適配器套裝。根據 ISO 標準，適合屏蔽和非屏蔽類 6A 插接線11801：2010。 |
| DTX-PCTAC5EKS | 雙組屏蔽 Cat 5e 插口。DTX-PC5ES 插接線測試適配器的推薦更換品 |
| DTX-PCTAC6KS | 雙組屏蔽 Cat 6 插口。DTX-PC6S 插接線測試適配器的推薦更換品。 |
| DTX-PCTAC6AKS | 雙組屏蔽 Cat 6A 插口。DTX-PC6AS 插接線測試適配器的推薦更換品。 |
| DSP-PCI-C6JACK | 用于 DSP-PCI-C6 跳線適配器的 Cat 6 備用插座，10 件套裝 |
| DTX-PLA002S | 2 件套裝的用于 Cat 6A 和外部串?dāng)_測試的永久鏈路適配器。該適配器可用于所有永久鏈路測試 Cat 6A/6/5e/5 和 Cat 3。 |
| DTX-PLA002 | 一個用于 Cat 6A 和線外串?dāng)_（Alien Cross Talk）測試的永久鏈路適配器。該適配器可用于所有永久鏈路測試 Cat 6A /6/5e/5 和 Cat 3。 |
| DTX-PLCAL | 永久鏈路適配器現場校驗?zāi)K。LinkWare （2.71 版或更高版本）中“Utilities”（實用程序）下的自動化程序允許用戶使用此模塊校驗 DTX-PLA002 適配器的回波損耗性能。 |
| DTX-PLA002PRP | DTX-PLA002 插頭備用部件。它包括兩個 8 針模塊插頭的接觸塊。 |
| DTX-PLA001S | 永久鏈路適配器（2 件套裝）該適配器與所有 DSP-PMxx 個性化模塊兼容。 |
| DTX-PLA001 | 1 個永久鏈路適配器，用于 DTX 系列 CableAnalyzer。該適配器與 DSP-PMxx 個性化模塊兼容，但不包含個性化模塊。 |
| DTX-GG45-KIT | GG45 適配器套件 |
| DTX-TERA | TERA 適配器套件包括 TERA 通道適配器（2）和 TERA 永久鏈路適配器（2），用于測試 Siemon TERA F 級系統 |
| DTX-PLA011 | 一個（1）TERA 永久鏈路適配器，用于 Siemon TERA F 級和 Fa 系統注：您還將需要至少一個（1）DTX-CHA011 適配器。 |
| DTX-CHA011 | TERA 通道適配器，用于 Siemon TERA F 級系統 |
| DTX-CHA002S | 兩件套裝的優化用于測試外部串?dāng)_的 Cat 6A /Ea 級通道適配器。這些適配器可用于測試Cat 6A/ 6/ 5e/ 5/ 3和 Ea/E/D 與 C 級通道。 |
| DTX-CHA002 | 優化用于測試外部串?dāng)_的 Cat 6A /Ea 級通道適配器。這些適配器可用于測試 Cat 6A/6/ 5e/ 5/3 和 Ea/E/D 與 C 級通道。 |
