FLUKE Agent platform-深圳維信，帶你更深入的了解銅纜測試，詳細為您講解什么是TCL/ELTCL，他們對數據的傳輸到底有什么影響呢？

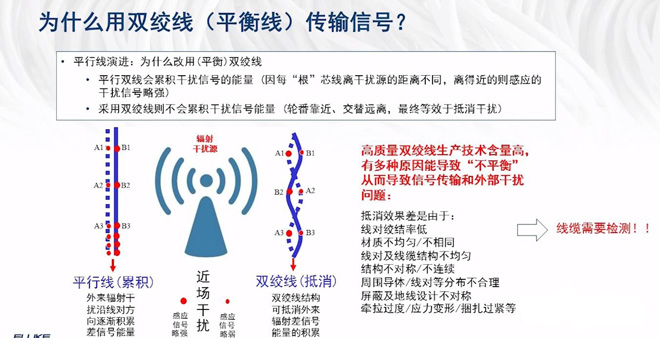

　　前情分析：為什么用雙絞線傳輸信號？（一圖就懂）

　　TCL：橫向轉換損耗

　　在線對近端測得的共模信號與發送至同一線對近端的差模信號之比，單位為dB。

　　TCL越高表明抗干擾性越好，對外輻射越低。如果TCL不合格，則意味著線纜抗擊外來干擾的能力不足，丟包率會升高，系統不穩定，時段時續故障常見.

　　ELTCL：等電平橫向轉換轉移損耗

　　ELTCTL越高表明抗干擾越好，對外輻射越低。如果ELTCTL不合格，類似于TCL的影響，但更側重考察外來強交變磁場干擾的影響（例如重載機架和生產線環境）

　　那么如何提供線纜的抗干擾能力？

　　雙絞線的平衡取決于三個因素：

　?。?）線對本身的結構平衡性（絞對、均勻、精確對稱）

　?。?）周圍線對的“合理結構和存在”對不平衡的影響（感應）

　　（3）線對本身對地結構不平衡性

　　作為線纜制造商平衡好這三個原因，就能獲得很高的抗干擾性能。也就是咱們的線纜很容易PASS.

　　通過TCL、ELTCTLJ檢測線纜對外部電磁干擾的“免疫能力”

　　以下兩個參數都是檢測線纜的平衡性，TCL是檢測干擾共模信號的返回時是否生成查模信號，而ELTCTL是檢測干擾共模信號前行時是否（因不平衡）變異出差模信號。
